MB-SLIMLINE - system okien o wąskich profilach

System okien z przegrodą termiczną MB-Slimline o wysokiej izolacyjności termicznej, służy do wykonywania różnych typów okien otwieranych do wewnątrz (rozwieranych, uchylnych, rozwierano-uchylnych) oraz stałych, które cechuje poza doskonałą izolacją termiczną również bardzo dobra izolacja akustyczna, szczelność na wodę i powietrze oraz wysoka wytrzymałość konstrukcji.

System okien MB-Slimline, dzięki bardzo małej szerokości profili aluminiowych widocznych od strony zewnętrznej konstrukcji, umożliwia budowę skrzydeł okien w dwóch wariantach – z widocznymi lub niewidocznymi profilami (SG) od zewnętrznej strony zabudowy. Wygląd pól stałych i otwieranych, w przypadku użycia niewidocznych skrzydeł, jest więc prawie identyczny. System ten może również świetnie zastąpić starego typu okna wykonane z profili stalowych, zapewniając podobny wygląd w widoku od strony zewnętrznej zabudowy, jednocześnie znacznie zwiększając izolacyjność termiczną przegrody.

Funkcjonalność i estetyka:

• wysoka szczelność na przenikanie wody i infiltrację powietrza oraz doskonała izolacyjność termiczna możliwa jest do uzyskania między innymi dzięki specjalnym kształtom uszczelki centralnej
• dobra izolacyjność termiczna
• szeroki zakres szklenia do 81 mm
• zastosowanie typowych rowków okuciowych typu „Euro” pozwala na montaż większości dostępnych okuć
• technologia wykonania konstrukcji jest maksymalnie uproszczona. Połączenia profili (narożne i typu „T”) wykonuje się poprzez skręcanie lub kołkowanie

Parametry techniczne:

Przepuszczalność powietrza: klasa 4, EN 1026:2001; EN 12207:2001

Wodoszczelność: klasa E 1500, EN 1027:2001; EN 12208:2001

Izolacyjność termiczna (Uw): od 0,8 W/(m2K)

MB-70CW, MB-70CW HI fasada zimno-ciepła na bazie okien

System ten, bazujący na konstrukcji okien o podwyższonej izolacyjności termicznej MB-70 stosuje się do zabudowy elewacji o żelbetowych lub murowanych ścianach z otworami okiennymi. W fasadzie tego typu występują dwa rodzaje pól, tzw.: „zimne” i „ciepłe”. Pola „ciepłe” stanowią izolowane termicznie okna montowane przed licem fasady w otworach okiennych. Pola „zimne”, natomiast to pasy międzyokienne chroniące konstrukcje i izolację termiczną (np. wełnę mineralną) przed wpływami atmosferycznymi.

Stosowanie tego systemu znacznie skraca czas budowy ze względu na możliwość „zamykania” otworów okiennych przed wykonaniem pasów międzyokiennych i zewnętrznej powłoki fasady.

System MB-70CW charakteryzuje się bardzo dobrą izolacją termiczną (współczynnik Uf w zależności użytych profili i akcesoriów wynosi od 1,49 do 1,99 W/m2K) i akustyczną, spełnia też wymagania estetyczne stawiane przez architektów i inwestorów tego typu fasadom, tzn. patrząc od zewnątrz nie jest widoczna różnica w wyglądzie pomiędzy polami „ciepłymi” i „zimnymi” oraz elementami stałymi i otwieranymi. Pasy widocznych kształtowników aluminiowych w widoku od strony zewnętrznej zabudowy są wyjątkowo wąskie, ich szerokość wynosi 78,5 mm, dzięki czemu konstrukcja stwarza wrażenie smukłej i lekkiej.

System MB-70CW posiada wersję o podwyższonej izolacyjności termicznej MB-70CW HI, dla której współczynnik Uf w zależności użytych profili i akcesoriów wynosi od 1,43 - 1,89 W/m2K.

MB-FERROLINE - system okien o wąskich profilach

System okien z przegrodą termiczną MB-FERROLINE to rozwiązanie doskonale nadające się do renowacji zabytkowych budynków, z zachowaniem odpowiedniego wyglądu okien, które mogą imitować ślusarkę stalową i jednocześnie zapewnić przy tym uzyskanie bardzo dobrych parametrów technicznych konstrukcji. Można w nim wykonywać różnego typu okna otwierane do wewnątrz (rozwierane, uchylne, rozwierano-uchylne), okna otwierane na zewnątrz (rozwierane lub wychylne) oraz okna stałe, które poza doskonałą izolacją termiczną cechuje również bardzo dobra izolacja akustyczna, szczelność na wodę i powietrze oraz wysoka wytrzymałość.

Do dyspozycji jest kilka rodzajów wyglądu zewnętrznego kształtowników. Dostępne w systemie ościeżnice renowacyjne pozwalają na montaż nowej stolarki bez konieczności demontażu starych ościeżnic, a więc bez ryzyka ewentualnego uszkodzenia muru wokół okien. Widoczna szerokość profili aluminiowych jest tak dostosowana, że nie powoduje dużych różnic w wyglądzie zewnętrznym pomiędzy starymi a nowymi oknami. Bazując na sprawdzonych rozwiązaniach i posiadając całą gamę nowych profili o odpowiednich kształtach mamy w systemie MB-FERROLINE możliwość wykonania konstrukcji o wyglądzie idealnie dopasowanym do charakteru budynku.

Funkcjonalność i estetyka:

• klasyczny wygląd okien
• wysoki stopień ochrony cieplnej konstrukcji wynikający z zastosowania rozwiązań technicznych systemu MB-86, dostępne 2 wersje izolacyjności termicznej profili: ST oraz SI
• wysoki stopień ochrony cieplnej konstrukcji wynikający z zastosowania rozwiązań technicznych systemu MB-86, dostępne 2 wersje izolacyjności termicznej profili: ST oraz SI
• szeroki zakres szklenia do 61,5 mm
• możliwość wykonania konstrukcji antywłamaniowych do klasy RC2
• zastosowanie typowych rowków okuciowych typu „Euro” pozwala na montaż większości dostępnych okuć renomowanych firm

MB-70 system okienno drzwiowy z izolacją termiczną

MB-70 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło), a drzwi odpowiednio: 70 mm i 70 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy - w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

System MB-70 charakteryzuje się rewelacyjnie niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu specjalnych przekładek termicznych i uszczelek. Ma to duże znaczenie w dobie rosnących wymagań w zakresie gospodarowania energią i ochrony środowiska. Współczynnik Uf dla konstrukcji systemu MB-70 w zależności użytych profili i akcesoriów wynosi od 1,5 do 2,39 W/m2K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 (okna) i 24 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Przekładki termiczne stosowane w oknach posiadają dodatkowo uszczelnienie na styku kształtownika i przekładki oraz występy dzielące komorę pomiędzy kształtownikami aluminiowymi wewnętrznym i zewnętrznym na trzy części. Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji oraz bardzo dobrą izolacyjność termiczną. MB-70 jest pierwszym systemem, w którym do wykonania uszczelki centralnej wykorzystano ten rodzaj materiału.

System pozwala na stosowanie zestawów szybowych grubości od 21 mm do 57 mm w skrzydłach okien oraz od 12 mm do 48 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb.

Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania.

System MB-70 jest podstawą rozwiązań o podwyższonej izolacyjności termicznej: MB-70 HI, MB-70US HI oraz fasady zimno-ciepłej na bazie okien MB-70CW HI.

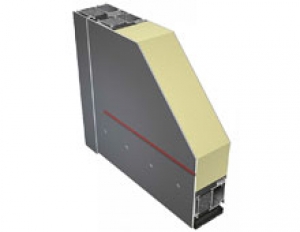

Drzwi panelowe - drzwi na bazie systemu MB-86

Drzwi panelowe są propozycją dla najbardziej wymagających użytkowników. Ze względu na nowoczesne rozwiązania techniczne i wzornictwo mogą być nie tylko funkcjonalnym i trwałym wejściem do domu, ale także jego wizytówką i ozdobą.

Solidna konstrukcja

Konstrukcja bazuje na systemie termoizolowanych kształtowników aluminiowych MB-86, który jest w obecnej ofercie ALUPROF najbardziej zawansowanym technologicznie systemem drzwiowym. Profil skrzydła jest dostosowany do łączenia ze specjalnymi wypełnieniami, zlicowanymi z powierzchnią ościeżnicy. Mogą one być za pomocą klejenia mocowane do profili nośnych jednostronnie lub dwustronnie. Możliwość stosowania ukrytych zawiasów dodatkowo podnosi walory estetyczne drzwi.

Nowoczesność, styl i doskonały wygląd na lata

Panele wypełniające dostępne są w wielu różnych wzorach i kolorach. Zastosowane w ich produkcji techniki wykonywania frezów o różnym kształcie, ozdobnych aplikacji a także wstawiania szkła zespolonego dają niezliczoną ilość kombinacji i wariantów. Dzięki temu drzwi z ich zastosowaniem mogą być zastosowane zarówno w nowoczesnych domach, jak i w architekturze o klasycznym stylu. Zawsze jednak stanowią piękne wejście do budynku, które zwraca na siebie uwagę i dodaje uroku elewacji wejściowej. Wypełnienia drzwiowe zbudowane są z wytrzymałych i odpornych na czynniki atmosferyczne materiałów. Zewnętrzne elementy są często dodatkowo pokrywane warstwami specjalnych lakierów lub w swej powierzchni zawierają żywice epoksydowe, dzięki czemu panele przez długi czas zachowują swój reprezentacyjny wygląd. Istnieje także możliwość zastosowania na nich unikalnych farb teflonowych Finea, które minimalizują przywieranie brudu.

Szczelność i izolacyjność

Dzięki temu, że konstrukcję nośną stanowi system MB-86 mamy do dyspozycji lekkie, a jednocześnie sztywne i wytrzymałe profile aluminiowe dostępne w czterech wariantach budowy (ST, SI, SI+ oraz AERO) oraz w trzech kombinacjach uszczelnienia dolnego. Drzwi posiadają bardzo wysoką szczelność na wodę i powietrze, a także znakomitą izolacyjność termiczną i akustyczną. To ma realne przełożenie zarówno na komfort panujący we wnętrzu budynku, jaki i na koszty jego użytkowania.

W dwóch słowach: drzwi idealne

Drzwi panelowe Aluprof charakteryzują się zarówno eleganckim wyglądem jak i wysokimi parametrami technicznymi, a biorąc pod uwagę także dostępne gabaryty konstrukcji i możliwość stosowania drzwi w większej zabudowie witrynowej dają one dużą swobodę w aranżacji wejścia do budynku. To idealna propozycja dla osób, dla których dom znaczy o wiele więcej, niż tylko miejsce do mieszkania.

Dane i parametry techniczne:

Głębokość ramy/skrzydła: 77mm

Grubość panelu wypełniającego: 22 – 77 mm

Maksymalne wymiary skrzydła: L do 1400 mm, H do 2600 mm

Przepuszczalność powietrza: Klasa 3, PN-EN 12207:2001

Wodoszczelność: Klasa 6A (250 Pa), PN-EN 12208:2001

Odporność na obciążenie wiatrem: Klasa C5/B5, PN-EN 12210:2001

Izolacyjność termiczna: UD od 0,66 W/m2K (dla panelu 77 mm)

MB-86 system okienno-drzwiowy z izolacją termiczną

System okienno-drzwiowy MB-86 to produkt o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników.

Konstrukcja jego kształtowników posiada 3 warianty wykonania w zależności od wymagań oszczędności energii cieplnej: ST, SI i AERO. MB-86 to pierwszy w świecie system aluminiowych okien i drzwi, w którym zastosowany został aerożel - materiał o doskonałej izolacyjności termicznej. Do zalet systemu MB-86 należy także wysoka wytrzymałość profili, umożliwiająca wykonywanie konstrukcji o dużych gabarytach i ciężarze.

Cechy, które wpływają na funkcjonalność i estetykę konstrukcji wykonanych w systemie MB-86:

• szerokie przekładki termiczne o nowym kształcie, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili
• dwukomponentowa uszczelka centralna doskonale uszczelnia i izoluje termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą
• duży zakres kształtowników gwarantuje uzyskanie wymaganej estetyki i wytrzymałości konstrukcji
• listwy do szklenia z dodatkowym uszczelnieniem, dostępne w trzech wariantach: Standard, Prestige i Style
• kształty profili dostosowane do montażu różnych rodzajów okuć obwiedniowych, w tym także zawiasów ukrytych
• szeroki zakres szklenia pozwala na stosowanie wszystkich spotykanych typów szyb, w tym także dwukomorowych, akustycznych lub antywłamaniowych
• odwodnienie profili dostępne w dwóch wariantach: tradycyjne lub ukryte

Parametry techniczne systemu:

Przepuszczalność powietrza: okna: klasa 4, drzwi: klasa3, PN-EN 12207:2001

Wodoszczelność: okna klasa E 1500 Pa, drzwi: klasa 5A (200 PA) PN-EN 12208:2001

Wodoszczelność: okna klasa E 1500 Pa, drzwi: klasa 5A (200 PA) PN-EN 12208:2001

Izolacyjność termiczna (Uf):

MB-86 ST:

okna: od 1,39 W/(m2K)

drzwi: od 2,16 W/ (m2K)

MB-86 SI:

okna: od 0,92 W/(m2K)

drzwi: od 1,76 W/ (m2K)

drzwi: MB-86 SI+: od 1,49 m2K

MB-86 AERO:

okna: od 0,57 W/(m2K),

okna: od 0,57 W/(m2K),

Odporność na obciążenie wiatrem:

okna: klasa C5

drzwi: klasa C1/B1, PN-EN 12210:2001

Na bazie systemu MB-86 można także wykonywać drzwi panelowe, które dają bogate możliwości estetyczne i są w stanie spełnić oczekiwania najbardziej wymagających użytkowników

MB-104 Passive o najwyższej izolacji termicznej

System okien z przegrodą termiczną MB-104 Passive, o najwyższej izolacyjności termicznej, spełnia wszelkie wymagania stawiane elementom stosowanym w budownictwie pasywnym.

System ten służy do wykonywania elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, wiatrołapów, witryn i konstrukcji przestrzennych, które cechuje, poza doskonałą izolacją termiczną, również bardzo dobra izolacja akustyczna, szczelność na wodę i powietrze oraz wysoka wytrzymałość konstrukcji.

Konstrukcja kształtowników systemu MB-104 Passive posiada dwa warianty wykonania w zależności od wymagań oszczędności energii cieplnej: SI i AERO

Parametry okien wykonanych z elementów systemu MB-104 Passive przekraczają obecne wymagania najostrzejszych, obowiązujących przepisów i norm, dlatego też system MB-104 Passive jest systemem dedykowanym do budownictwa energooszczędnego i pasywnego.

DRZWI PŁASZCZOWE

Rozwiązanie dla najbardziej wymagających klientów stosowane w systemach Ponzio PE 68 i Ponzio PE 78N - przeznaczone do wykonywania drzwi o specjalnej konstrukcji, która pozwala na uzyskanie jednolitej płaszczyzny skrzydła drzwiowego.

Profil skrzydła został zaprojektowany w ten sposób, że po wklejeniu wypełnienia, którego dekoracyjne wykończenie zależy od rodzaju zastosowanego panelu, skrzydło jest zlicowane z ościeżnicą.

Lekka i sztywna konstrukcja drzwi oraz bogata paleta wzorów paneli sprawiają, że rozwiązanie to - ze względu na swój indywidualny charakter - wpisuje się w ciekawy sposób zwłaszcza w architekturę domów jednorodzinnych.

Charakterystyka

• jednolity kształt drzwi, niewidoczne elementy konstrukcji
• estetyczny wygląd, nowoczesny design
• możliwość zastosowania zawiasów nawierzchniowych, zawiasów ukrytych lub rolkowych

PONZIO PE 78N HI OKNA

Wariant systemu PE 78N przeznaczony do stosowania w konstrukcjach o szczególnie wysokich wymogach izolacyjności termicznej.

Dzięki zastosowaniu specjalnych wkładów, można uzyskać bardzo wysoką izolacyjność cieplną. W zależności od miejsc, w których zastosowano dodatkowe wypełnienie, system osiąga różną wartość współczynnika przenikania ciepła.

W wersji cieplejszej PE 78N HI z zamknięciem komory podszybowej i wkładem izolacyjnym, współczynnik przenikania ciepła Uf wynosi od 0,9 W/m2K. W wersji najcieplejszej PE 78N HI+ z zamknięciem komory podszybowej i wkładem izolacyjnym z aerożelu, współczynnik przenikania ciepła Uf wynosi od 0,7 W/m2K.

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie; lakierowanie na „kolor” drewna

Uszczelki

z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2-01, E2

Wypełnienia

szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grupości 23-61 mm

Okucia

tylko renomowanych firm: Sobinco, SAVIO, Siegenia, Winkhaus

Dopuszczenia i świadectwa jakości

Wstępne badania typu wg PN-EN 14351-1 + A1

Odporność na włamanie: Klasa RC2 wg PN-EN 1627, Klasa RC3 wg PN-EN 1627

PONZIO PE 68 HI OKNA

Wariant systemu PE 68 o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych.

Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 68 mm, a dla skrzydeł 76 mm. System pozwala na zastosowanie wypełnień o grubości 18-59 mm.

Dodatkowym walorem systemu jest zwiększona izolacyjność termiczna uzyskana poprzez specjalne wkłady izolacyjne.

W zależności od miejsc, w których zastosowano dodatkowe wypełnienie, system osiąga różną wartość współczynnika przenikania ciepła. W wersji PE 68HI - z zamknięciem komory podszybowej i wkładem izolacyjnym w komory profili - Uf osiąga wartość 1,3 W/m2K.

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515

Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1

Izolacyjność termiczna

Współczynnik przenikania ciepła Uf = od 1,3 W/m2K

Wypełnienia

szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Uszczelki

z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2

Akcesoria

złączki narożne, wkrety, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej

Okucia

tylko renomowanych firm: Savio, Sobinco, Winkhaus itp.

Dopuszczenia i świadectwa jakości

Wstępne badania typu wg PN-EN 14351-1
