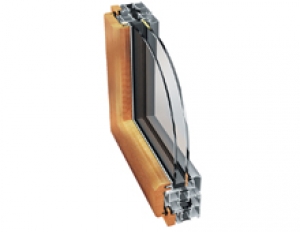

PONZIO PW 93 WOOD

System okienno-drzwiowy jest połączeniem aluminium i drewna, jego główną cechą jest zastosowanie przekładki termicznej o szerokości 24 mm.

Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł zwiększyła się do 70 - 93 mm, dzięki temu poprawiła się również izolacyjność termiczna systemu.

W systemie można wykonać różnorodne konstrukcje: m.in. okna dwuskrzydłowe, rozwierne, uchylno-rozwierne, uchylne. W Ponzio PW 93 Wood zastosowano nakładki drewniane z drzewa tropikalnego, które słynie z bardzo dobrej jakości, odporność na warunki atmosferyczne, a także szlachetnego wyglądu.

Charakterystyka

• możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM
• wiele wariantów wykonania skrzydeł okiennych
• wiele sposobów wykonania połączeń narożnych poprzez skręcanie lub zagniatanie

Kształtowniki aluminiowe

EN AW - 6060 wg PN - EN 573-3 stan T66 wg PN - EN 515 Al MG Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1

Uszczelki

z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczwej wg ISO 3302-01, E2

Okucia

firmy MACO lub podobne

Wypełnienia

szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 31 - 32 mm

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Izolacyjność termiczna

ramowy współczynnik przenikania ciepła systemu PW 93Wood Uf = 1,7 - 2,0 W/m2K

Dopuszczenia i świadectwa jakości

wstępne badania typu wg PN-EN 14351-1

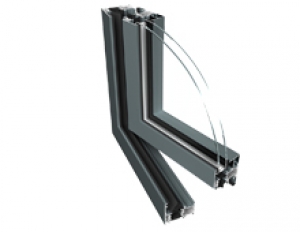

PONZIO PE 78EI

System o trzykomorowej konstrukcji przeznaczony do wykonywania wewnętrznych i zewnętrznych przegród przeciwpożarowych.

Profile wypełnione są specjalnymi wkładami ogniochronnymi zapewniając odporność ogniową: EI15, EI30, EI45, EI60, EI90, EI120. PE 78EI pozwala na wykonywanie jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych.

W systemie zastosowano przekładki termiczne o szerokości 35 mm, dzięki temu zapewniającymi bardzo dobrą izolację termiczną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla ościeżnic EI120 - 89 mm).

System zapewnia również prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji.

Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach.

Charakterystyka

• ścisłe powiązanie z innymi systemami rodziny Ponzio
• zlicowane skrzydła drzwi
• wiele wariantów wykonania skrzydeł drzwiowych
• możliwość wykonania konstrukcji dymoszczelnych
• możliwość wykonania konstrukcji łukowych
• dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe
• zastosowanie wypełnień o grubości 8-54 mm (58 - 65 mm dla EI120)

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1

Wypełnienia

szyby pojedyncze o właściwościach ogniochronnych, szyby zespolone spełniające wymagania PN-EN 1279-1, PN-EN 1279-5. Jako wypełnienia nieprzezroczyste powinny być stosowane elementy warstwowe wymienione w aprobacie technicznej.

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Uszczelki

z kauczuku syntetycznego EPDM, spełniającej wymagania PN EN 12365-1 wykonawczej wg ISO 3302-01, E2-01, E2

Okucia

Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka

Dymoszczelność

klasa Sa i Sm wg PN-EN 13501-2

Izolacyjność akustyczna

z szybą pojedynczą Swissflam o grubości 17 mm, o właściwościach ogniochronnych: wg wskaźnika RA1 - 35 dB RA2 - 30 dB RW - 37 dB

Dopuszczenia i świadectwa jakości

APROBATA TECHNICZNA ITB AT-15-7540/2013

"DRZWI PRZECIWPOŻAROWE ORAZ ZESTAW WYROBÓW DO WYKONYWANIA PRZECIWPOŻAROWYCH ŚCIAN WEWNĘTRZNYCH I ZEWNĘTRZNYCH SYSTEMU PONZIO PE 78EI Z KSZTAŁTOWNIKÓW ALUMINIOWYCH Z PRZEKŁADKĄ TERMICZNĄ"

Klasyfikacja ogniowa: EI 15, EW30, EI 30, EI 45, EI 60, EI90, EI 120

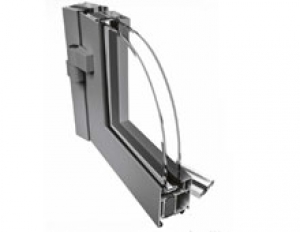

PONZIO PE 78N DRZWI

Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych.

System posiada konstrukcję profili współpłaszczyznowych (luz wrębowy wynosi 18mm) oraz możliwość zastosowania listew przyszybowych do rowka w standardzie euro.

W PE 78N zastosowano profilowane przekładki termiczne o szerokości 34 mm.

Specjalnie zaprojektowane, kompatybilne profile umożliwiają łatwe połączenie drzwi z witryną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm.

W systemie można stosować szeroką gamę okuć oraz zamków drzwiowych. PE 78N pozwala na wykonywanie połączeń narożnych zarówno zagniatanych, jak i skręcanych. Posiada różne rozwiązania progowe (także próg PVC), które nie tylko skutecznie doszczelniają próg, odprowadzając wodę na zewnątrz, ale charakteryzują się także lepszą izolacyjnością termiczną.

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1

Izolacyjność termiczna

Współczynnik przenikania ciepła Uf od 1,5 W/m2K

Wypełnienia

Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 23-61 mm

Sposoby wykończenia powierzchni

Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Uszczelki

z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2-01, E2

Okucia

tylko renomowanych firm: Fapim, Savio, Iseo, Cisa, Geze, GU, Dorma itp.

Dopuszczenia i świadectwa jakości

Wstępne badania typu wg PN-EN 14351-1 + A1

Odporność na włamanie: Klasa RC2 wg PN-EN 1627

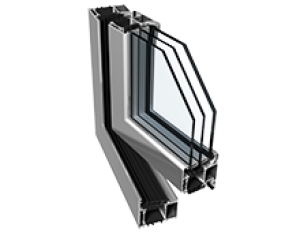

PONZIO PE 78N OKNA

System kształtowników trzykomorowej konstrukcji profili kształtowników rowkiem okuciowym w standardzie „euro” oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC lub drewnianych.

Jest przeznaczony do konstrukcji okien o bardzo wysokich wymogach izolacyjności termicznej.

Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 78 mm, a dla skrzydeł 86 mm.

Zastosowanie wielokomorowych przekładek termicznych 42 mm oraz dwukomponentowej uszczelki centralnej pozwala na uzyskanie wysokiej izolacyjności termicznej. W wersji PE 78N ramowy współczynnik przenikania ciepła wynosi od 1,7 W/m2K. W wersji cieplejszej PE 78N+ z zamknięciem komory podszybowej, Uf wynosi od 1,3 W/m2K.

System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 78N zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.

Charakterystyka

• ścisłe powiązanie z innymi systemami rodziny Ponzio
• możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej)
• możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM
• możliwość gięcia profili
• wiele sposobów wykonania połączeń narożnych

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1

Uszczelki

z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2

Okucia

tylko renomowanych firm: Sobinco, Savio, Winkhaus itp.

Wypełnienia

szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 23-61 mm

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Izolacyjność termiczna

ramowy współczynnik przenikania ciepła Uf od 1,3 W/m2K

Dopuszczenia i świadectwa jakości

Wstępne badania typu wg PN-EN 14351-1 + A1

Odporność na włamanie: Klasa RC2 wg PN-EN 1627; Klasa RC3 wg PN-EN 1627

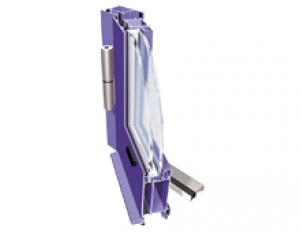

PONZIO PE 68 DRZWI

Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych.

System posiada konstrukcję profili współpłaszczyznowych (luz wrębowy wynosi 18mm) oraz możliwość zastosowania listew przyszybowych do rowka w standardzie euro.

W PE 68 zastosowano profilowane przekładki termiczne o szerokości 24 mm. Specjalnie zaprojektowane, kompatybilne profile umożliwiają łatwe połączenie drzwi z witryną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 68 mm. System daje możliwość szklenia dwu i trzyszybowego do grubości 51 mm. Ramowy współczynnik przenikania ciepła wynosi od 1,5 do 2,1 W/m2K.

W systemie można stosować szeroką gamę okuć oraz zamków drzwiowych. PE 68 pozwala na wykonywanie połączeń narożnych zarówno zagniatanych, jak i skręcanych.

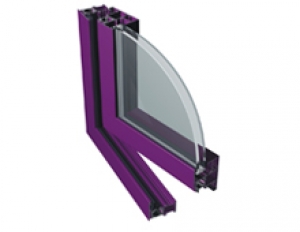

PONZIO PE 68 OKNA

System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz z rowkiem okuciowym stosowanych w drzwiach i oknach balkonowych z profili PVC lub drewnianych. Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 68 mm, a dla skrzydeł 76 mm.

Zoptymalizowana przekładka termiczna 32 mm oraz jedno lub dwukomponentowa uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych. W wersji PE 68+ z zamknięciem komory podszybowej Uf wynosi od 1,5 W/m2K.

Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż.

Trzykomorowa konstrukcja profili systemu Ponzio PE 68 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.

Charakterystyka

• ścisłe powiązanie z innymi systemami rodziny Ponzio
• możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej)
• możliwość zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM
• możliwość gięcia profili
• wiele sposobów wykonania połączeń narożnych

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1

Uszczelki

z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2

Okucia

tylko renomowanych firm: Sobinco, Savio, Winkhaus itp.

Wypełnienia

szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 18-59 mm

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Izolacyjność termiczna

ramowy współczynnik przenikania ciepła Uf od 1,5 W/m2K

Dopuszczenia i świadectwa jakości

Wstępne badania typu wg PN-EN 14351-1 + A1

Odporność na włamanie: Klasa RC2 wg PN-EN 1627; Klasa RC3 wg PN-EN 1627

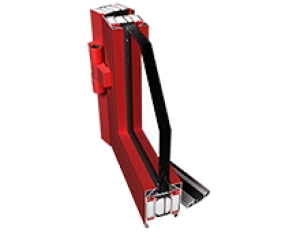

PONZIO PE 60

System o trzykomorowej konstrukcji profili z rowkiem okuciowym w standardzie „euro” oraz z rowkiem okuciowym stosowanych w oknach i drzwiach balkonowych z profili PVC lub drewnianych.

Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 60 mm, a dla skrzydeł 68 mm.

Szersza, w porównaniu z systemem PE 52, przekładka termiczna 24 mm oraz dwukomponentowa, uszczelka centralna gwarantują uzyskanie wysokich parametrów termicznych.

Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji.

System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 60 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach.

Charakterystyka

• ścisłe powiązanie z innymi systemami rodziny Ponzio
• możliwość zlicowania skrzydeł okien (jedna płaszczyzna po stronie zewnętrznej)
• zastosowania nowoczesnych uszczelek dwukomponentowych z EPDM
• gięcia profili
• wiele sposobów wykonania połączeń narożnych

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1

Wypełnienia

szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 1 - 40 mm

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Uszczelki

z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2

Okucia

tylko renomowanych firm: Fapim, Savio, Iseo, Cisa, Hautau, Geze, KFV itp.

Izolacyjność akustyczna

dla szyby 44.1/16/6

• wg wskaźnika RA2 OK2 38 dB
• wg wskaźnika RA1 OK1 34 dB
• wg wskaźnika Rw Rw 39 dB

Dymoszczelność

klasa Sa i Sm wg PN-EN 13501-2:2005

Dopuszczenia i świadectwa jakości

Aprobata Techniczna ITB AT-15-5214/2012 "Drzwi wewnętrzne dymoszczelne i ogólnego stosowania oraz segmenty ścian działowych systemu Ponzio PT 50"

PONZIO PT 60

System przeznaczony do wykonywania elementów zabudowy zewnętrznej, wymagających izolacji termicznej.

Trzykomorowa konstrukcja usprawnia funkcjonowanie systemu i zachęca inwestorów do jego stosowania. Dodatkowa komora powoduje zwiększenie sztywności, dzięki temu w PT 60 można wykonywać konstrukcje o dużych gabarytach.

System pozwala na wykonywanie zarówno konstrukcji okien oraz jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz o różnych rozwiązaniach progowych. Możliwe jest rónież wykonanie drzwi z centralnym rowkiem okuciowym (tzw. dowrębowych).

System zapewnia prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji.

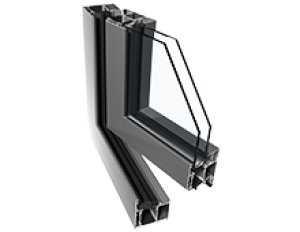

PONZIO PE 52

Ekonomiczny system posiada trzykomorową konstrukcję profili z rowkiem okuciowym w standardzie "euro" oraz rowkiem okuciowym stosowanym w oknach i drzwiach balkonowych z profili PVC.

Głębokość konstrukcyjna kształtowników dla ościeżnic wynosi 52 mm, a dla skrzydeł 60 mm. System pozwala na zastosowanie szerokiej gamy okuć oraz ułatwia ich montaż. Trzykomorowa konstrukcja profili systemu Ponzio PE 52 zapewnia dużą sztywność kształtowników, a co za tym idzie umożliwia wykonywanie konstrukcji o dużych gabarytach. Dzięki modernizacji elementów uszczelniających, nie ma konieczności stosowania okapników, co pozytywnie wpływa na estetykę elewacji.

Charakterystyka

• ścisłe powiązanie z innymi systemami rodziny Ponzio
• możliwość stosowania okuć z rowkiem „euro” oraz PVC
• możliwość wykonania konstrukcji łukowych
• możliwość wykonywania połączeń narożnych skręcanych lub zagniatanych
• profile skrzydła i ościeżnicy zlicowane po stronie zewnętrznej

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615T1

Izolacyjność termiczna

ramowy współczynnik przenikania ciepła Uf = 2,1-2,5 W/m2K

Wypełnienia

szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości: 10-43 mm

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Uszczelki

z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2

Okucia

tylko renomowanych firm: Sobinco, SAVIO, Winkhaus,

Dopuszczenia i świadectwa jakości

wstępne badania typu wg PN-EN 14351-1

PONZIO PT 52

System przeznaczony do wykonywania elementów zabudowy zewnętrznej, które wymagają izolacji termicznej

Konstrukcje wykonane w systemie PT 52 zakwalifikowane są do grupy materiałowej RMG 2.1.

System stwarza możliwość zastosowania wielu rozwiązań przy wykonywaniu różnego typu okien, drzwi i konstrukcji przestrzennych.

Zastosowane przekładki termiczne, proste i w kształcie omegi, zapewniają prawidłowe odwodnienie konstrukcji.

Głębokość kształtowników, dla ościeżnic i skrzydeł, wynosi 52-60 mm.
