PE 78EI

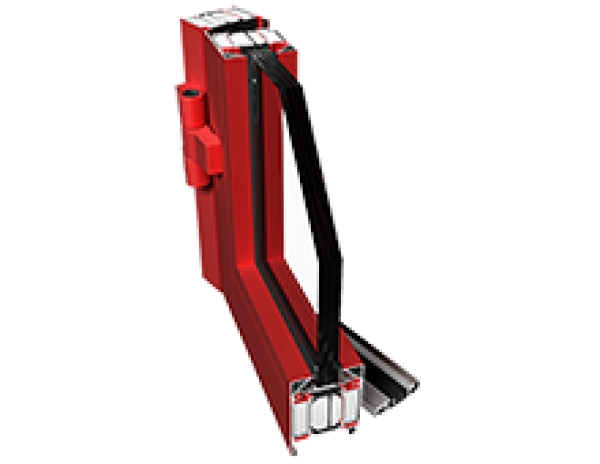

PONZIO PE 78EI

System o trzykomorowej konstrukcji przeznaczony do wykonywania wewnętrznych i zewnętrznych przegród przeciwpożarowych.

Profile wypełnione są specjalnymi wkładami ogniochronnymi zapewniając odporność ogniową: EI15, EI30, EI45, EI60, EI90, EI120. PE 78EI pozwala na wykonywanie jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych.

W systemie zastosowano przekładki termiczne o szerokości 35 mm, dzięki temu zapewniającymi bardzo dobrą izolację termiczną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla ościeżnic EI120 - 89 mm).

System zapewnia również prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji.

Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach.

Charakterystyka

• ścisłe powiązanie z innymi systemami rodziny Ponzio
• zlicowane skrzydła drzwi
• wiele wariantów wykonania skrzydeł drzwiowych
• możliwość wykonania konstrukcji dymoszczelnych
• możliwość wykonania konstrukcji łukowych
• dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe
• zastosowanie wypełnień o grubości 8-54 mm (58 - 65 mm dla EI120)

Kształtowniki aluminiowe

EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1

Wypełnienia

szyby pojedyncze o właściwościach ogniochronnych, szyby zespolone spełniające wymagania PN-EN 1279-1, PN-EN 1279-5. Jako wypełnienia nieprzezroczyste powinny być stosowane elementy warstwowe wymienione w aprobacie technicznej.

Sposoby wykończenia powierzchni

malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna

Uszczelki

z kauczuku syntetycznego EPDM, spełniającej wymagania PN EN 12365-1 wykonawczej wg ISO 3302-01, E2-01, E2

Okucia

Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka

Dymoszczelność

klasa Sa i Sm wg PN-EN 13501-2

Izolacyjność akustyczna

z szybą pojedynczą Swissflam o grubości 17 mm, o właściwościach ogniochronnych: wg wskaźnika RA1 - 35 dB RA2 - 30 dB RW - 37 dB

Dopuszczenia i świadectwa jakości

APROBATA TECHNICZNA ITB AT-15-7540/2013

"DRZWI PRZECIWPOŻAROWE ORAZ ZESTAW WYROBÓW DO WYKONYWANIA PRZECIWPOŻAROWYCH ŚCIAN WEWNĘTRZNYCH I ZEWNĘTRZNYCH SYSTEMU PONZIO PE 78EI Z KSZTAŁTOWNIKÓW ALUMINIOWYCH Z PRZEKŁADKĄ TERMICZNĄ"

Klasyfikacja ogniowa: EI 15, EW30, EI 30, EI 45, EI 60, EI90, EI 120
